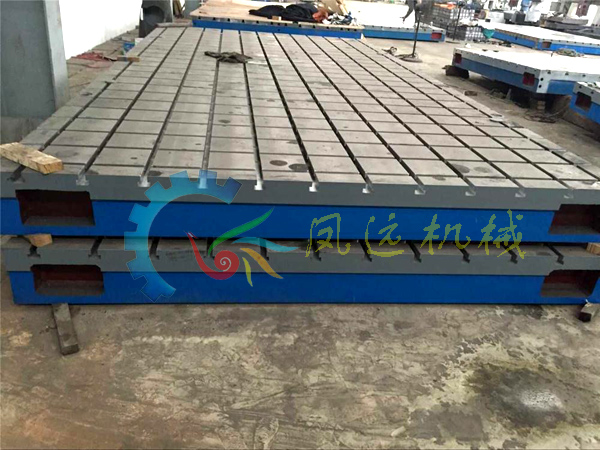

生產焊接工裝平臺的要求

來源：鳳遠機械發布時間：2023/6/29 8:37:39

1、焊接工裝平臺工作面應采用刮削工藝，對于“3”級組合工裝平臺工作面也可以采用刨削工藝，刨削工作表面的表面粗糙度按輪廓算術平均偏差Ra值應不大于5um（按GB1031－83《表面粗糙度參數及其數值》）。
2、焊接工裝平臺工作表面不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。

3、焊接工裝平臺應采用優 質細顆料的灰口鑄鐵或合金鑄鐵制造。

4、在平臺的相對兩個側面上，應設置有安裝手柄、吊環等吊裝設施的螺紋孔或圓柱孔。設計吊裝位置時應考慮盡量減少因吊裝而引起的變動。
5、焊接工裝平臺工作面的硬度應為HB170-220。
6、根據用戶要求，在平臺工作面上設置螺紋孔或溝槽后，這些部位不應出現高于組合工裝平臺工作面的凸起現象。
7、焊接工裝平臺工作表面不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。

8、焊接工裝平臺應經過穩定性處理和去磁。

9、各種鑄造表面應清除型砂、且表面平整，涂漆牢固。各棱邊應修鈍。
10、在精度等級低于“00”級的組合工裝平臺工作面上，對于直徑小于15mm的砂孔允許用相同的材料堵塞，其硬度應低于周圍材料的硬度。在工作面上堵塞的部位應不多于四處，其相互之間的距離應不小于80mm。
